1. 태양광 발전 설비의 주요 구성
1) 태양전지
(1) 광전효과에 의해 빛에너지를 전기에너지로 변환하는 반도체 소자가 태양전지임
(2) 구성 구분
*셀(Cell) 태양전지의 최소단위
*모듈(Module) 여러 개의 셀을 패널 형태로 제작한 것
* 어레이(Array) 모듈을 지지구조물에 기계적으로 일체화하여 조립한 집합체
2) 인버터
(1) 태양전지에서 생성한 직류전력을 교류 전력으로 변환하는 장치
(2) PCS(Power Conditioning System)는 전력변환장치 외 제어장치 및 보호장치를 포함함
(a) DC/ AC Converter 기능 : 태양전지 어레이의 출력전압을 일정하게 제어하는 역할
(b) 제어부 기능 : ① MPPT 제어 ② 자동운전정지 ③ 단독운전방지④ 자동전압조정 ⑤ 직류검출기능 ⑥ 지락전류검출기능
3) 축전지
(1) 발전량 부족 시나, 야간, 일조가 없을 때 축전지의 전력을 부하로 공급하는 장치
(2) 축전지 선정 : 제어변식 거치 납축전지가 일반적임4) 모니터링시스템

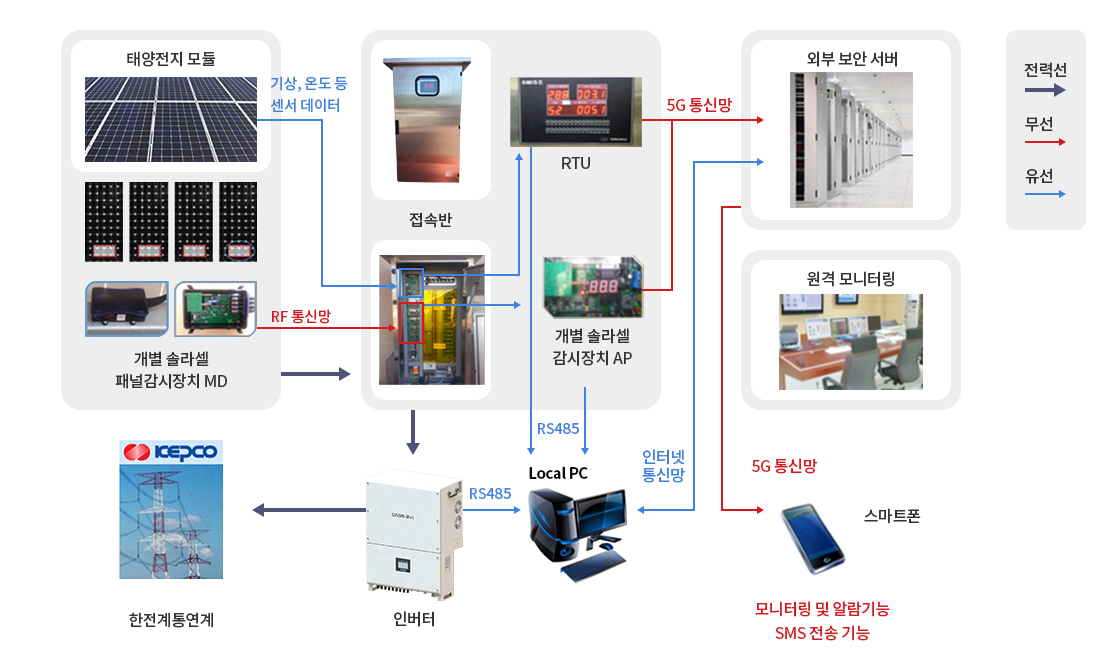

(1) 태양광 시스템의 고장 및 이상을 진단하기 위해 설치
(2) 신재생에너지 설비의 지원 등에 관한 지침의 계측설비별 요구사항
(3)계측종류
모듈 전압, 전류
접속반 스트링별 전압, 전류
인버터 계통전압, 전류, 전력, 발전량
일사량, 모듈온도
일일 보고서, 월별 보고서, 년간 보고서
5) 접속반(함)
(1) 태양전지 모듈에서 발생된 직류 전력(DC)을 모아 인버터로 전달하는 역할을 수행함
(2) 태양전지 모듈에서 고장 발생 시 고장범위를 최소로 축소시켜 사고방지 및 고장점을 찾을 수 있게 하는 것이 특징
2. Hotspot(열점) 현상
1) 개념- 태양광발전 모듈에 조사되는 햇볕이 국부적으로 가려지거나, 태양전지의 특성 편차나 일부 태양전지의 결함과 특성 열화, 또는 결선 등의 모듈 회로 결함으로 인한 출력 불균형 때문에 역 바이어스가 발생하여 모듈 온도가 국부적으로 상승하는 현상.
